U-Rahmen Zurröse (D-Ring) LP-91-45

U-Rahmen Zurröse (D-Ring) LP-91-45

  • Hohe Zugfestigkeit von 360 kN (36 t)
  • Tragfähigkeit 180 kN (18 t)
  • Geeignet für die Verwendung mit der Bodenplatte DF-31
  • Ausführliche technische Zeichnung (Download)
Stückzahl von 1+ 4+ 8+ 16+
Preis pro Stück* 67,00 € 61,00 € 58,00 € 57,00 €
* Preis pro Stück zzgl. MwSt
Artikelnummer: 10-02-0014-00

Auf Lager

Bestellt vor 16:00
Am gleichen Tag versandt

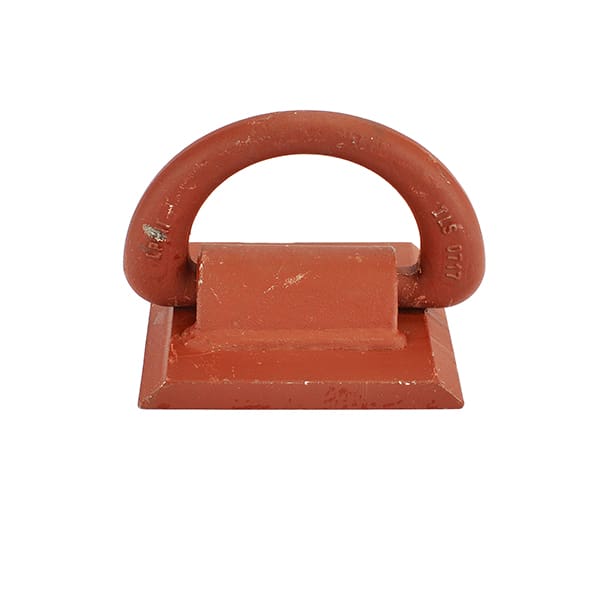

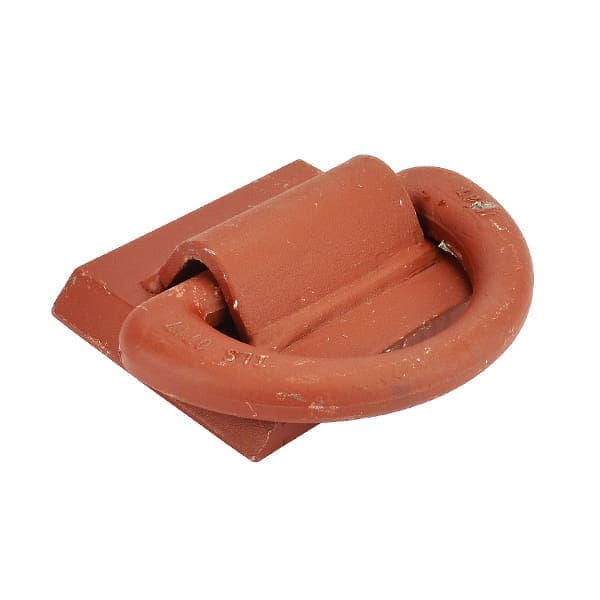

Produktbeschreibung U-Rahmen Zurröse (D-Ring) LP-91-45

Die U-Rahmen Zurröse (D-Ring) LP-91-45 ist ein Hilfsmittel zur Ladungssicherung, das eine Bruchfestigkeit von 36 t aufweist. Der D-Ring besteht aus robustem Stahl und ist in einer U-Form gefertigt, was eine gleichmäßige Verteilung der Belastung ermöglicht. Er kann horizontal und vertikal in allen Fahrzeugarten einfach installiert werden. Das Lashing Eye ist für den Einsatz mit der Bodenplatte DF-31 konzipiert, die oft in Kombination mit dem Dovetail Twistlock BF-11 verwendet wird. Die U-Rahmen Zurröse kann einfach demontiert und bei Bedarf platziert werden, um multifunktionale Flächen zu erhalten.

Hohe Bruchfestigkeit von 36 t

Die U-Rahmen Zurröse (D-Ring) LP-91-45 ist ein unverzichtbares Hilfsmittel für alle, die schwere Lasten transportieren müssen. Mit einer beeindruckenden Bruchfestigkeit von 36 t ist diese Zurröse in der Lage, selbst die schwersten Lasten sicher zu sichern.

Der D-Ring besteht aus robustem Stahl und ist in einer U-Form gefertigt, die eine stabile Verbindung mit dem Ladegut ermöglicht. Die spezielle Form des D-Rings sorgt für eine gleichmäßige Verteilung der Belastung, was ein Abrutschen oder ein Verrutschen des Ladeguts verhindert.

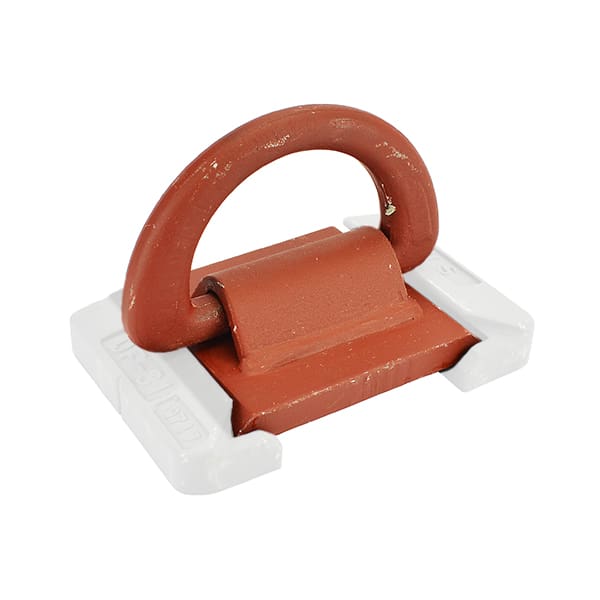

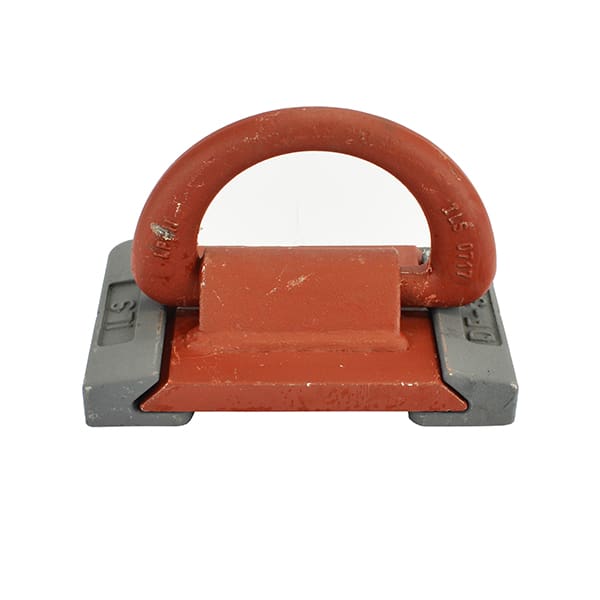

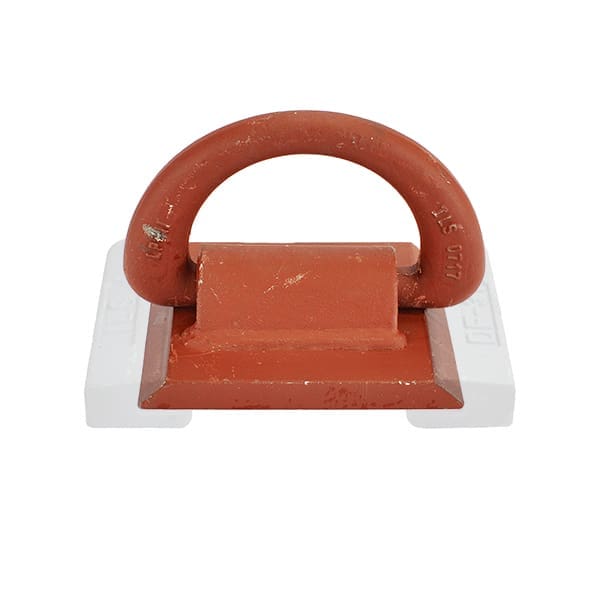

Geeignet für die Verwendung mit der Bodenplatte DF-31

Die U-Rahmen Zurröse (D-Ring) LP-91-45 wurde speziell für die Verwendung in Kombination mit der Bodenplatte (Deck Socket) DF-31 entwickelt. Diese Bodenplatte wird oft zusammen mit dem Dovetail Twistlock BF-11 verwendet, um einen Seecontainer auf dem Deck eines Schiffes oder an einer Konstruktion zu verzurren. Es kann jedoch vorkommen, dass auf einem Schiff nicht immer Container transportiert werden. Manchmal muss ein Gegenstand mit einem Zurrgurt oder mit Ketten gesichert werden. Die U-Rahmen Verzurröse bietet die Möglichkeit, eine 36 Tonnen schwere Verzurröse (Lashing Eye) zu demontieren und nur dann zu platzieren, wenn sie auch tatsächlich benötigt wird. Dadurch bleibt nur die Bodenplatte DF-31 zurück. Das Deck, der Ponton und andere Flächen bleiben dadurch multifunktional.

Einfache Installation in der DF-31

Die U-Rahmen Zurröse ist einfach zu installieren und kann sowohl horizontal als auch vertikal befestigt werden. Es ist für den Einsatz in allen Arten von Fahrzeugen geeignet und kann auch in schwierigen Bedingungen eingesetzt werden. Die U-Rahmen Zurröse (D-Ring) LP-91-45 muss von der Seite aus in die Bodenplatte geschoben werden. Die Öse kann nur in einer bestimmten Richtung belastet werden. Das ist die gegenüberfliegende Seite der Stelle, an der die Öse in die Bodenplatte geschoben wird. Die Bodenplatte DF-31 ist so konstruiert, dass an der Hinterseite ein Rand über die gesamte Breite verläuft, die die Verzurröse bei Belastung zurückhält. Dies muss beim Schweißen der Bodenplatte berücksichtigt werden. Navacqs hat eine weitere abnehmbare Verzurröse (mit runder Bodenplatte) im Sortiment, die bei Bedarf in vier Richtungen belastet werden kann. Die verwendete Zurröse in dieser Variante ist die LP-11 mit einer Zugfestigkeit von ebenfalls 36 Tonnen. Die U-Rahmen Zurröse (D-Ring) LP-91-45 besteht aus Stahl und hat eine überlackierbare Grundierung.



Laden Sie hier die technische Zeichnung (.Pdf) herunter.

Laden Sie dieses 3D-Modell im Format STEP herunter (*.stp).

Technische Daten
Produkt U-Rahmen Zurröse (D-Ring) LP-91-45
Bruchfestig-keit 36 T
Material Stahl
Ausführung Grundiert
Gewicht 6,4 kg
Produktbeschreibung U-Rahmen Zurröse (D-Ring) LP-91-45

Die U-Rahmen Zurröse (D-Ring) LP-91-45 ist ein Hilfsmittel zur Ladungssicherung, das eine Bruchfestigkeit von 36 t aufweist. Der D-Ring besteht aus robustem Stahl und ist in einer U-Form gefertigt, was eine gleichmäßige Verteilung der Belastung ermöglicht. Er kann horizontal und vertikal in allen Fahrzeugarten einfach installiert werden. Das Lashing Eye ist für den Einsatz mit der Bodenplatte DF-31 konzipiert, die oft in Kombination mit dem Dovetail Twistlock BF-11 verwendet wird. Die U-Rahmen Zurröse kann einfach demontiert und bei Bedarf platziert werden, um multifunktionale Flächen zu erhalten.

Hohe Bruchfestigkeit von 36 t

Die U-Rahmen Zurröse (D-Ring) LP-91-45 ist ein unverzichtbares Hilfsmittel für alle, die schwere Lasten transportieren müssen. Mit einer beeindruckenden Bruchfestigkeit von 36 t ist diese Zurröse in der Lage, selbst die schwersten Lasten sicher zu sichern.

Der D-Ring besteht aus robustem Stahl und ist in einer U-Form gefertigt, die eine stabile Verbindung mit dem Ladegut ermöglicht. Die spezielle Form des D-Rings sorgt für eine gleichmäßige Verteilung der Belastung, was ein Abrutschen oder ein Verrutschen des Ladeguts verhindert.

Geeignet für die Verwendung mit der Bodenplatte DF-31

Die U-Rahmen Zurröse (D-Ring) LP-91-45 wurde speziell für die Verwendung in Kombination mit der Bodenplatte (Deck Socket) DF-31 entwickelt. Diese Bodenplatte wird oft zusammen mit dem Dovetail Twistlock BF-11 verwendet, um einen Seecontainer auf dem Deck eines Schiffes oder an einer Konstruktion zu verzurren. Es kann jedoch vorkommen, dass auf einem Schiff nicht immer Container transportiert werden. Manchmal muss ein Gegenstand mit einem Zurrgurt oder mit Ketten gesichert werden. Die U-Rahmen Verzurröse bietet die Möglichkeit, eine 36 Tonnen schwere Verzurröse (Lashing Eye) zu demontieren und nur dann zu platzieren, wenn sie auch tatsächlich benötigt wird. Dadurch bleibt nur die Bodenplatte DF-31 zurück. Das Deck, der Ponton und andere Flächen bleiben dadurch multifunktional.

Einfache Installation in der DF-31

Die U-Rahmen Zurröse ist einfach zu installieren und kann sowohl horizontal als auch vertikal befestigt werden. Es ist für den Einsatz in allen Arten von Fahrzeugen geeignet und kann auch in schwierigen Bedingungen eingesetzt werden. Die U-Rahmen Zurröse (D-Ring) LP-91-45 muss von der Seite aus in die Bodenplatte geschoben werden. Die Öse kann nur in einer bestimmten Richtung belastet werden. Das ist die gegenüberfliegende Seite der Stelle, an der die Öse in die Bodenplatte geschoben wird. Die Bodenplatte DF-31 ist so konstruiert, dass an der Hinterseite ein Rand über die gesamte Breite verläuft, die die Verzurröse bei Belastung zurückhält. Dies muss beim Schweißen der Bodenplatte berücksichtigt werden. Navacqs hat eine weitere abnehmbare Verzurröse (mit runder Bodenplatte) im Sortiment, die bei Bedarf in vier Richtungen belastet werden kann. Die verwendete Zurröse in dieser Variante ist die LP-11 mit einer Zugfestigkeit von ebenfalls 36 Tonnen. Die U-Rahmen Zurröse (D-Ring) LP-91-45 besteht aus Stahl und hat eine überlackierbare Grundierung.



Laden Sie hier die technische Zeichnung (.Pdf) herunter.

Laden Sie dieses 3D-Modell im Format STEP herunter (*.stp).

Produkt U-Rahmen Zurröse (D-Ring) LP-91-45
Bruchfestig-keit 36 T
Material Stahl
Ausführung Grundiert
Gewicht 6,4 kg
