Containerecken

Containerecken

  • Geeignet als Eckstücke eines Seecontainers oder einer Konstruktion
  • Hergestellt nach der internationalen Norm ISO 1161:1984
  • 4er-Set (unten oder oben) oder 8-teilig (kompletter Behälter)
  • Aus Stahlguss (Cast Steel) gefertigt und grundiert
  • Technische Zeichnung verfügbar (Download oben | unten)
Stückzahl von 1+ 4+ 8+
Preis pro Stück* €69,50 €66,50 €62,50
Stückzahl von 1+ 2+ 4+
Preis pro Stück* €266,00 €250,00 €228,00
Stückzahl von 1+ 2+ 3+
Preis pro Stück* €500,00 €456,00 €420,00
* Preis pro Stück zzgl. MwSt
Artikelnummer: n. v.
Produktbeschreibung Containerecken

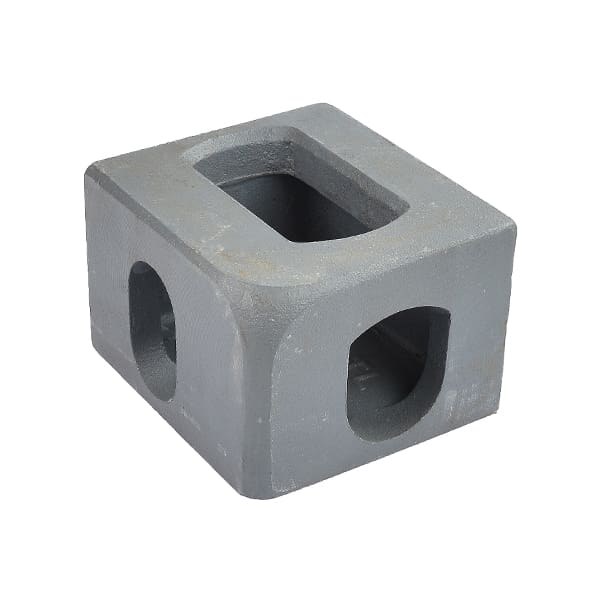

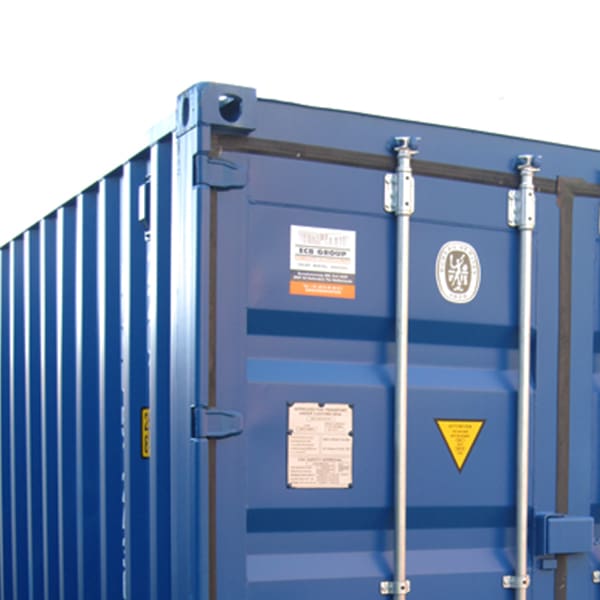

Containerecken (Corner Castings) werden an den Ecken eines Containers montiert. Diese Eckstücke aus Stahlguss eignen sich zum Bau eines kompletten Containers, zur Durchführung von Reparaturarbeiten oder zum Anbringen von selbst entworfenen Konstruktionen. Die Eckbeschläge werden nach internationalem ISO-Standard (1161:1984) hergestellt. Das Produkt ist in 4 Varianten erhältlich, nämlich: oben links, oben rechts, unten rechts und unten links. Jeder Block ist aus schwerem Gussstahl gefertigt und mit einer schützenden Grundierungsschicht versehen. Dank des hochwertigen Stahlgusses hat eine Containerecke eine geprüfte Bruchfestigkeit von 50T. Die genauen Maße der Containerecken entnehmen Sie bitte der technischen Zeichnung.

Geeignet als Eckstücke eines Seecontainers oder einer Konstruktion

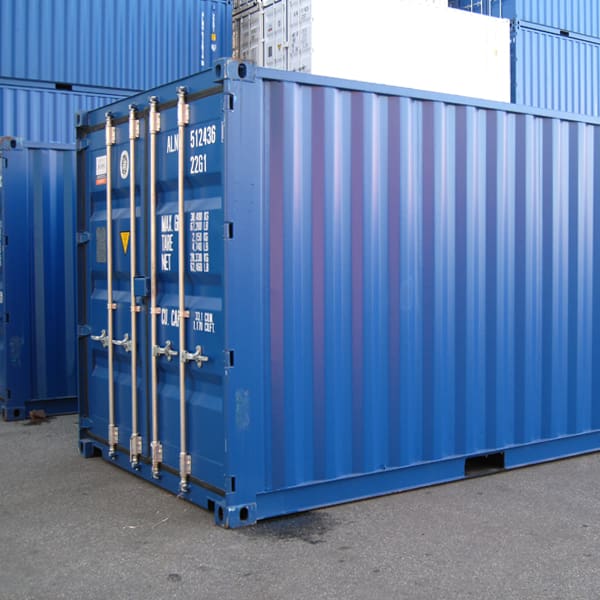

Die zertifizierten Containerecken sind Eckstücke eines Containers. Sie können für mehrere Zwecke verwendet werden. Die Eckstücke aus Stahlguss eignen sich zum Bau eines kompletten Containers oder für Reparaturarbeiten. Die Containerecken werden oft in einer selbst entworfenen Konstruktion verwendet. Die Standardgröße ermöglicht es, die Konstruktion auf dem Deck eines Schiffes, auf einem Ponton oder auf einem anderen Seecontainer zu platzieren. Die Verriegelung eines Containers oder Aufbaus kann mittels Intermediate– oder Dovetail-Twistlocks erfolgen.

Hergestellt nach der internationalen Norm ISO 1161:1984

Die Eckbeschläge werden nach internationalem ISO-Standard (1161:1984) hergestellt. Aufgrund dieser Norm kann jede Containerecke für alle 10, 20, 30, 40 und 45 Fuß (Ft.) Seecontainer weltweit verwendet werden. Die Containerecken sind außerdem voll kompatibel mit allen Varianten von Twistlocks aus dem Navacqs-Sortiment. Die am häufigsten verwendeten Twistlocks sind der Dovetail Twistlock BF-11 zur Platzierung unter einem Seecontainer und der Intermediate Twistlock IF-51 zur Verriegelung zwischen zwei gestapelten Containern.

4-teilig (unten oder oben) oder 8-teilig (kompletter Container)

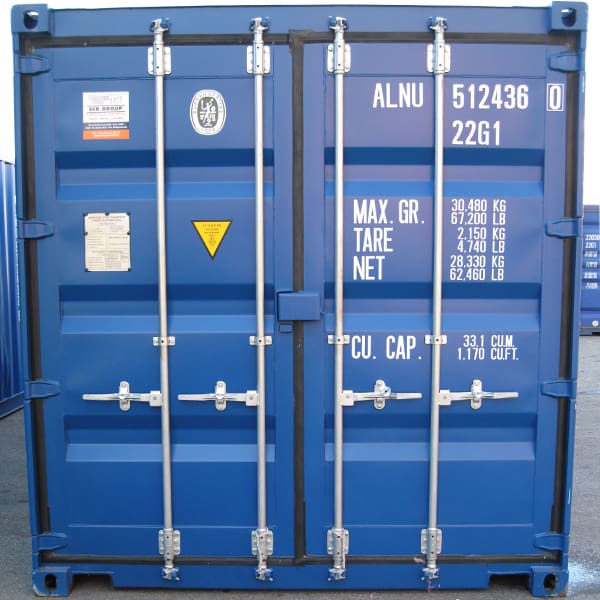

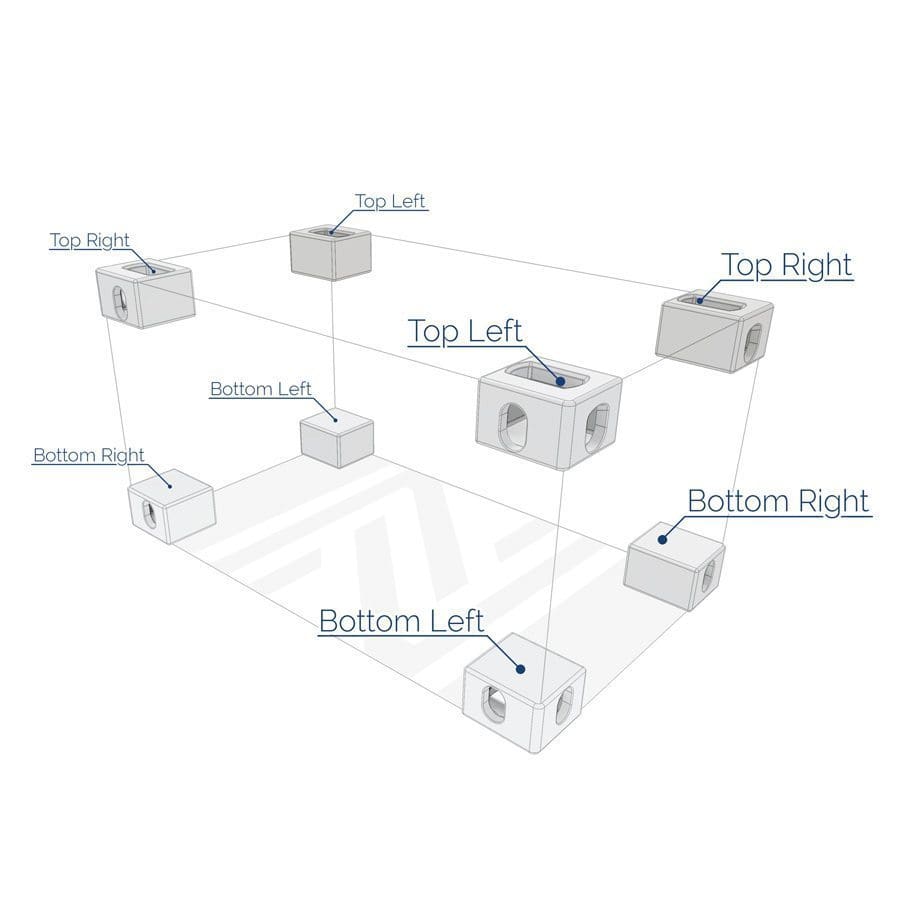

Ein Seecontainer besteht aus insgesamt 8 Containerecken. Von der Vorderseite des Containers aus gesehen sind die beiden unteren Ecken „Bottom Left“ und „Bottom Right“. Gleiches gilt für die Oberseite von der Vorderseite des Containers. Hier sind die Eckblöcke „Oben links“ und „Oben rechts“, die an den Eckpunkten montiert sind.

Jedes Eckstück kann separat bestellt werden. Es ist auch möglich, die Eckbeschläge im Set zu kaufen. Ein Set besteht aus 4 Containerecken, geeignet für die Befestigung an der Unterseite oder der Oberseite einer Konstruktion. Die Containerecken sind auch als Set mit 8 Stück erhältlich, für einen vollen Seecontainer oder eine vergleichbare Konstruktion.

Das „Set-Top“ besteht aus:

2x Containerecke „Links oben“
2x Containerecke „oben rechts“

Der „Set Bottom“ besteht aus:

2x Containerecke „unten links“
2x Containerecke „unten rechts“

Das „Set komplett“ besteht aus:

2x Containerecke „Links oben“
2x Containerecke „oben rechts“
2x Containerecke „unten links“
2x Containerecke „unten rechts“



Aus Stahlguss (Cast Steel) gefertigt und grundiert

Die Containerecken von Navacqs sind aus schwerem Stahlguss. Dank dieses Materials hat eine Containerecke eine geprüfte Bruchfestigkeit von 50T. Die Containerecken sind mit einer speziellen Grundierung versehen. Diese Grundierung sorgt dafür, dass die Containerecken nicht rosten. Der Primer hat keinen Einfluss auf die Qualität des Schweißens, er muss vor dem Schweißen nicht entfernt werden. Beim Schweißen kann es jedoch zu zusätzlicher Rauchbildung kommen. Falls gewünscht, kann die Grundierung lokal abgeschliffen werden.

Neben dem Schutz des Stahls bietet die Grundierung auch eine gute Haftung für jeden anderen Lack zur Endbearbeitung. Es ist sofort zum Sprühen in jeder gewünschten Farbe geeignet.

Technische Zeichnung vorhanden

Die genauen Abmessungen der Eckbeschläge finden Sie auf der technischen Zeichnung im .pdf-Format. Es gibt eine Zeichnung der Containerecke oben links und des Containerecke unten links. Eine 3D-Zeichnung ist auch als .stp-Datei verfügbar. Dadurch können die Eckbeschläge in ein technisches Zeichnungspaket geladen werden, um kundenspezifische Konstruktionen zu entwerfen.

Für Fragen und kostenlose Beratung steht Ihnen unser Team gerne zur Verfügung. Kontaktieren Sie uns per +49 (0)30-843 121 43 oder info@navacqs.de, um die Möglichkeiten zu besprechen. Sie können uns auch kontaktieren, wenn Sie ein Produkt suchen, das nicht auf unserer Website zu finden ist.

Laden Sie hier die technische Zeichnung der Variante „Links oben“ herunter (.pdf)

Laden Sie hier die technische Zeichnung der Variante „Unten links“ herunter (.pdf)

Laden Sie hier das 3D-Modell (.stp) hier herunter, um es in ein technisches Zeichnungspaket zu laden

Laden Sie hier die Schweißanleitung herunter (.pdf)



Der [Productname] ähnelt den folgenden Artikeln anderer Hersteller

1-12-15-BL, 1-12-15-BR, 1-12-15-TL, 1-12-15-TR, CO-BL, CO-BR, CO-TL, CO-TR, 1- 12-15-BL, MK-OB, MK-OBL, MK-OBR, MK-OT, MK-OTL, MK-OTR

Technische Daten
Corner Castings oben rechts (TR) oben links (TL) unten rechts (BR) unten links (BL)
ISO-Norm ISO 1611-61 ISO 1611-61 ISO 1611-61 ISO 1611-61
Material Stahlguss Stahlguss Stahlguss Stahlguss
Gewicht ca. 11kg ca. 11kg ca. 11kg ca. 11kg
Materialgruppe 1.2 (Nach EN-ISO15608) 1.2 (Nach EN-ISO15608) 1.2 (Nach EN-ISO15608) 1.2 (Nach EN-ISO15608)
